一、用途
M5-29型煤粉离心通风机是高效、耐磨、节能通风机产品，主要用于向热电站锅炉煤粉燃烧系统吹送煤粉。我公司严格按电力部对锅炉风机的要求进行生产，确保产品质量和可靠性。
该系列风机适用于5～30万千瓦电站锅炉制粉系统的煤粉输送，介质温度不超过250oC，含量不超过150mg/m3，也适用于其它非腐蚀性气体的输送。具有静压高，耐磨损，高效区域宽等特点。
二、M5－29型煤粉离心通风机性能参数表
性能表中提供的参数，其标定工况：大气压力为101325Pa，进气温度为70℃，介质气体(空气)密度为1.02kg/m3。
| 产品型号 |
转 速
r/min |
序号 |
全 压 Pa |
流 量 m3/h |
电 动 机 |
| 型 号 |
功率 kW |
| M5－29№ 16 D |
1450 |
1 |
9074～8898 |
30774～35170 |
Y315M－4 (380V) |
132 |
| 2 |
8652～7956 |
39567～48359 |
Y315L1－4 (380V) |
160 |
| 3 |
7308～6622 |
54954～61548 |
Y315L2－4 (380V) |
200 |
| M5－29№16.5D |
1450 |
1 |
9650～9201 |
33750～43394 |
Y315L1－4 (380V) |
160 |
| 2 |
8868～7042 |
48215～67500 |
Y315L2－4 (380V) |
200 |
| M5－29№ 17 D |
1450 |
1 |
10242～9408 |
36912～52732 |
Y315L2－4 (380V) |
200 |
| 2 |
8986～7475 |
58005～73825 |
Y3553－4 (6000V) |
220 |
| M5－29№ 18 D |
1450 |
1 |
11488～10948 |
43817～56336 |
Y3554－4 (6000V) |
250 |
| 2 |
10065～8388 |
62596～87634 |
Y3556－4 (6000V) |
315 |
| 960 |
1 |
5033～4797 |
29010～37299 |
Y315S－6 (380V) |
75 |
| 2 |
4621～3679 |
41443～58020 |
Y315M－6 (380V) |
90 |
| M5－29№ 19 D |
1450 |
1 |
12802～11752 |
51533～73619 |
Y4001－4 (6000V) |
355 |
| 2 |
11223～9339 |
80981～103066 |
Y4002－4 (6000V) |
400 |
| 960 |
1 |
5611～5494 |
34119～38893 |
Y315M－6 (380V) |
90 |
| 2 |
5346～4915 |
48867～53615 |
Y315L1－6 (380V) |
110 |
| 3 |
4513～4091 |
60926～68237 |
Y315L2－6 (380V) |
132 |
| M5－29№19.5D |
1450 |
1 |
13475～12375 |
55710～79585 |
Y4002－4 (6000V) |
400 |
| 2 |
11815～9839 |
87544～111420 |
Y4004－4 (6000V) |
500 |
| 960 |
1 |
5913～5632 |
36883～47422 |
Y315L1－6 (380V) |
110 |
| 2 |
5427～4318 |
52691～73767 |
Y315L2－6 (380V) |
132 |
| M5－29№ 20 D |
1450 |
1 |
14175～13901 |
60106～68692 |
Y4002－4 (6000V) |
400 |
| 2 |
13518～12429 |
77279～94452 |
Y4004－4 (6000V) |
500 |
| 3 |
11419～10350 |
107332～120212 |
Y4005－4 (6000V) |
560 |
| 960 |
1 |
6220～5709 |
39794～56849 |
Y315L2－6 (380V) |
132 |
| 2 |
5445～4542 |
62534～79588 |
JS126－6 (380V) |
155 |
| M5－29№20.5D |
1450 |
1 |
14901～14205 |
64727～83221 |
Y4004－4 (6000V) |
500 |
| 2 |
13685～10879 |
92468～129455 |
Y4501－4 (6000V) |
630 |
| 960 |
1 |
6533～6396 |
42854～48976 |
Y315L2－6 (380V) |
132 |
| 2 |
6229～4768 |
55098～85708 |
JS127－6 (380V) |
185 |
| M5－29№ 21 D |
1450 |
1 |
15637～14901 |
69580～89460 |
Y4005－4 (6000V) |
560 |
| 2 |
14362～13705 |
99400～109340 |
Y4501－4 (6000V) |
630 |
| 3 |
12586～11409 |
124250～139160 |
Y4502－4 (6000V) |
710 |
| 960 |
1 |
6857～6333 |
46067～59229 |
JS127－6 (380V) |
185 |
| 2 |
6298～5003 |
65810～92133 |
Y3555－6 (6000V) |
220 |
三、 结构形式
⒈ 本系列煤粉离心风机由№16、16.5、17、18、19、19.5、20、20.5和21等9个机号组成，均采用Ｄ式传动方式, 风机出口角度有0°、45°、90°、135°、180°、225°等六种角度。也可根据用户需求进行特殊设计。
⒉ 风机叶轮的旋转方向可分顺旋和逆旋两种。从电动机端正视，顺时针旋转称为顺旋，逆时针旋转称为逆旋。
⒊ 本系列风机由机壳、叶轮、进风口和传动部分组成，机壳内壁焊有防磨衬板，以便磨损后更换，外侧有筋板以增强机壳的刚性。大机号风机的机壳后侧板用型钢斜撑固定在基础上，机壳上方1/4处做成可拆卸结构，拆开后转子可直接吊出，机壳底侧备有清灰门便于维护与检查。叶轮为板式弧形后向叶片，全部用耐磨钢板焊接而成，提高了耐磨性和使用寿命。

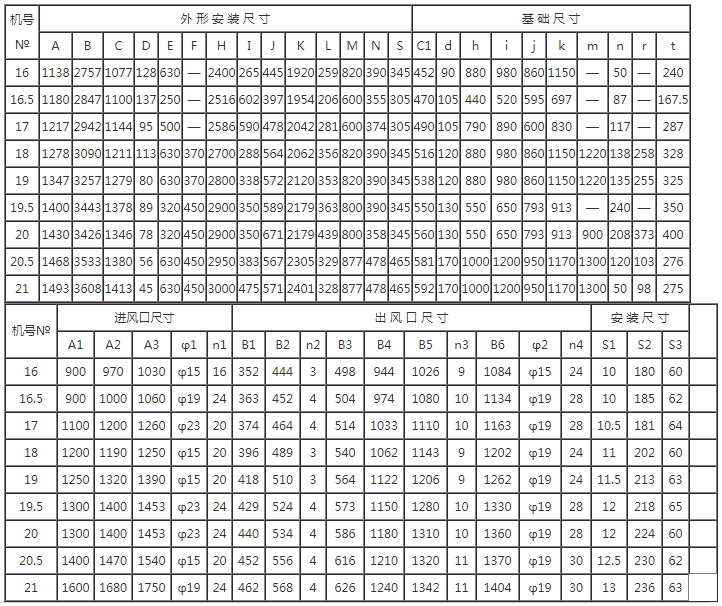

四、 安装、调试、使用、维修
⒈ 风机必须按规定的程序进行安装，试车运转后，方可正式投入生产。
⒉ 风机运转中如发现不正常情况，应立即停机查明原因，消除故障后方可继续运行。
⒊ 风机的轴承箱采用通水冷却，水压不得超过0.4Mpa，由于各地气温不同，还有季节的变化，通水量亦可否同，一般水量可按0.5～１m3/h考虑，同时要注意水质情况，以免通道内结垢堵塞，影响冷却效果。
⒋ 风机的叶轮如已磨损,焊补修复后应重新作动平衡校正。
⒌ 风机的轴承温度一般不高于65℃。
⒍ 风机应根据使用情况定期进行检修。
⒎ 风机的使用转速不得超过允许的最大使用转速，不许使用带轮变速。
⒏ 轴承用稀油润滑，建议用N32号机械油。
⒐ 正常运转时轴承箱的振动速度有效值(均方根)<6.3mm/s。
五、 风机成套供应范围
煤粉通风机一台；电动机一台；联轴器一套；地脚螺栓8（10）套；金属温度计两支；WZC－200型铜热电阻两支；技术文件一份。
六、 订货须知
用户应写明：
⒈ 风机型号、机号；
⒉ 风机旋转方向（顺旋或逆旋）和出风口角度；
⒊ 风机使用条件：当大气压力、进口介质温度、介质密度和含尘量；
⒋ 性能参数：流量、全压；
⒌ 电动机型号：功率、转速、电压及特殊要求。
|
